SPD - 户外照明用(6)
由于LED路灯耐受浪涌的冲击能力较低，LED模块或驱动器在浪涌的冲击下会产生局部或者完全失效。为了确保LED路灯寿命和可靠性，避免不必要的维护，应采用周全的、有效的浪涌保护。赛尔特LED电涌保护器专门为户外照明设计。产品的抗电涌水平符合IEEE C62.41.2 位置类别 C 高暴露等级的要求 ，保护LED 路灯免受雷电浪涌的损坏 。SD10C系列内置热保护，能够在承受持续过电压或者内部压敏电阻劣化时安全失效。
SPD - 信号网络用(1)
电涌保护器（SPD）根据UL 1449 第四版和 IEC/EN 61643-21的相关要求进行设计，是导轨安装的SPD，具有安全失效保护，失效指示和遥信触点等功能。电涌保护器具有良好的环境适应性，满足重要场所下的高可靠性要求。
最大连续工作电压 (Uc): 150 ~ 550 VAC
标称放电电流 (In)(8/20 μs): 10 kA
最大放电电流 (Imax)(8/20 μs): 15 / 25 kA
企业微信
点击联系QQ客服
业务客服
企业微信
点击联系QQ客服
应用工程师
2024年-2026年版本：
采购此版本产品，以此份数据参考。如已经交易产品是2021年-2023年版本，但想切换到2024年-2026年版本，请咨询相关销售人员。
SPD SD10C_CHN_SETsafe & SETfuse.pdf
2021年-2023年版本：
采购此版本产品，以此份数据参考。
SPD SD10C_CHN_SETsafe & SETfuse.pdf
PDF文件包含：技术参数、认证信息、包装、结构图、术语、型号说明、安装、使用环境条件、注意事项等信息。
点击链接跳转到样品需求页面：
https://www.setsafe.cn/Support/Sample-Request.html
或 邮件：sales@SETfuse.com
或 联系本页面 “客服”相关人员 。
或 联系赛尔特销售人员。
厦门赛尔特电子有限公司
Xiamen SET Electronics Co., Ltd.
● 密封外壳，IP66
● 共模和差模保护
● 一端口或双端口（SPD）
● 过温保护和失效指示
● 依据 UL 1449 设计制造
● 满足RoHS & REACH要求
面板安装（Panel Mount）
导线连接（Wire）
可下载产品结构3D图，帮助你提升设计效率，创造更多伟大的产品。
● 户外路灯
● 停车场照明灯
● 高速路灯
● 景观灯
● 交通信号灯
全球化认证，全方位放心。
下面证书(PDF文件)只用于在网页浏览，证明该产品已获得认证。如需要完整版本证书，请联系：sales@SETfuse.com
UL （美国）：
标准：UL 1449
证书号：E322662
UL_SPD_SD10C & SD5C_SETsafe & SETfuse.pdf
cUL （加拿大）：
标准：CSA C22.2 No. 269
证书号：E322662
CB （IEC）：
标准：IEC 61643-11
证书号：NL-41004, NL-41006
CB_SPD_SD10C_SETsafe & SETfuse.pdf
CE （欧盟）：
标准：EN 61643-11
证书号：3183404.02AOC
对于产品质量，我们的目标是行业领先！我们通过以下流程确保产品质量达到预期目标。
质量方针
设计
高可靠性的设计、严苛的验证与批量试产确保能量产的质量水平。
供应商选择与来料控制
合格的原材料、获得质量管理体系（ISO9001、IATF16949）认证的制造商。
来料质量检查 IQC（尺寸、功能、外观抽样检测、RoHS、REACH 测试或供应商检测报告确认）。
生产过程
生产过程在线检查和测试（功能100%测试）。
过程质量控制 IPQC（尺寸、功能、外观抽样检测）。
成品与可靠性
成品质量控制FQC（尺寸、功能、外观、RoHS、REACH抽样检测）。
可靠性测试（抽样测试）。
出货
出货质量控制 OQC（包装、标签、数量检验）。
客户特殊要求100%确认。
机构与体系
机构安规认证年度、季度监督审核。
质量管理体系（德国TUV认证，颁发证书并年度监督审核）。
赛尔特 (SETsafe | SETfuse)
SETsafe
由于LED路灯耐受浪涌的冲击能力较低，LED模块或驱动器在浪涌的冲击下会产生局部或者完全失效。为了确保LED路灯寿命和可靠性，避免不必要的维护，应采用周全的、有效的浪涌保护。
赛尔特（SETsafe | SETfuse）LED电涌保护器专门为户外照明设计。产品的抗电涌水平符合IEEE C62.41.2 位置类别 C 高暴露等级的要求 ，保护LED 路灯免受雷电浪涌的损坏 。SD10C系列内置热保护，能够在承受持续过电压或者内部压敏电阻劣化时安全失效。

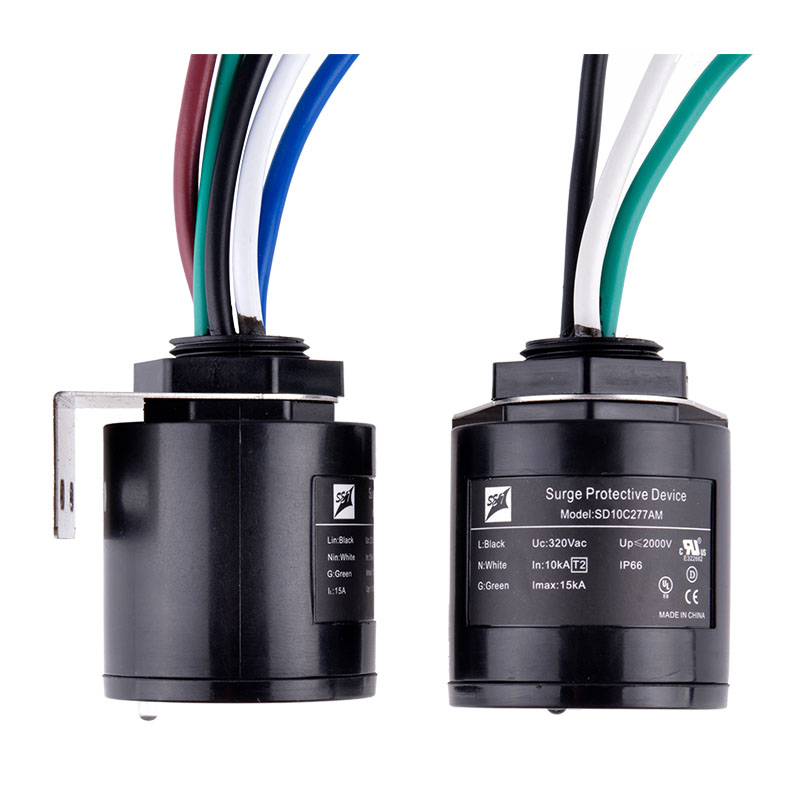

SD10C 系列
