反向关断电压 (VR): 5 ~ 440 V
额定峰值脉冲功率 (PPPM)(10/1000 µs): 1500 W
企业微信
点击联系QQ客服
业务客服
企业微信
点击联系QQ客服
应用工程师
2024年-2026年版本（只提供英文版产品目录）：
采购此版本产品，以此份数据参考。如已经交易产品是2021年-2023年版本，但想切换到2024年-2026年版本，请咨询相关销售人员。
TVS SMCJ(SMD)_SETsafe & SETfuse.pdf
2021年-2023年版本：
采购此版本产品，以此份数据参考。
TVS SMCJ(SMD)_CHN_SETsafe & SETfuse.pdf
PDF文件包含：技术参数、认证信息、包装、结构图、术语、型号说明、安装、使用环境条件、注意事项等信息。
点击链接跳转到样品需求页面：
https://www.setsafe.cn/Support/Sample-Request.html
或 邮件：sales@SETfuse.com
或 联系本页面 “客服”相关人员 。
或 联系赛尔特销售人员。
● 低浪涌电阻
● 优异的箝位性能
● 小型化紧凑封装，内部结构去应力设计
● 12 V以上电压规格对应漏电典型值低于1.0 μA
● 重复率0.01% 的10/1000 μS 波形对应峰值脉冲功率1500 W
● 表贴应用，节约空间
● 典型的故障模式为电压或电流超过额定而导致的短路
● IEC 61000-4-2 ESD 30 kV (空气)，30 kV (接触)
● 数据线EFT保护符合IEC 61000-4-4
● 快速响应时间
● 玻璃钝化保护
● 回流焊高温保证:260 °C/30 s
● VBR@TJ=VBR@25°Cx(1+αT x(TJ-25)) (温度系数典型值0.1%)
● 密封材料阻燃等级V-0
● 湿度敏感等级符合MSL 等级1
● 引脚镀雾锡
● 无铅E3：二级互连引线无铅，端子镀锡(Sn) (IPC/JEDEC J-STD-609A.01)
● 无卤素，符合RoHS要求
表面贴装（Surface Mount）
贴片（SMD）
● 通信设备
● 安防
● 工控设备
● 电源
● 汽车电子
● 新能源设备
● 防雷保护
对于产品质量，我们的目标是行业领先！我们通过以下流程确保产品质量达到预期目标。
质量方针
设计
高可靠性的设计、严苛的验证与批量试产确保能量产的质量水平。
供应商选择与来料控制
合格的原材料、获得质量管理体系（ISO9001、IATF16949）认证的制造商。
来料质量检查 IQC（尺寸、功能、外观抽样检测、RoHS、REACH 测试或供应商检测报告确认）。
生产过程
生产过程在线检查和测试（功能100%测试）。
过程质量控制 IPQC（尺寸、功能、外观抽样检测）。
成品与可靠性
成品质量控制FQC（尺寸、功能、外观、RoHS、REACH抽样检测）。
可靠性测试（抽样测试）。
出货
出货质量控制 OQC（包装、标签、数量检验）。
客户特殊要求100%确认。
机构与体系
机构安规认证年度、季度监督审核。
质量管理体系（德国TUV认证，颁发证书并年度监督审核）。
赛尔特 (SETsafe | SETfuse)
SET
TVS二极管用于保护敏感电路免受高压瞬变的影响。它们的p-n结比普通二极管有更大的截面积，这使得它们可以在不损坏的情况下将大电流传导到地。
赛尔特 (SETsafe | SETfuse) 提供峰值功率从200 W到30 kW的TVS二极管，反向电压从5.0 V到512 V。

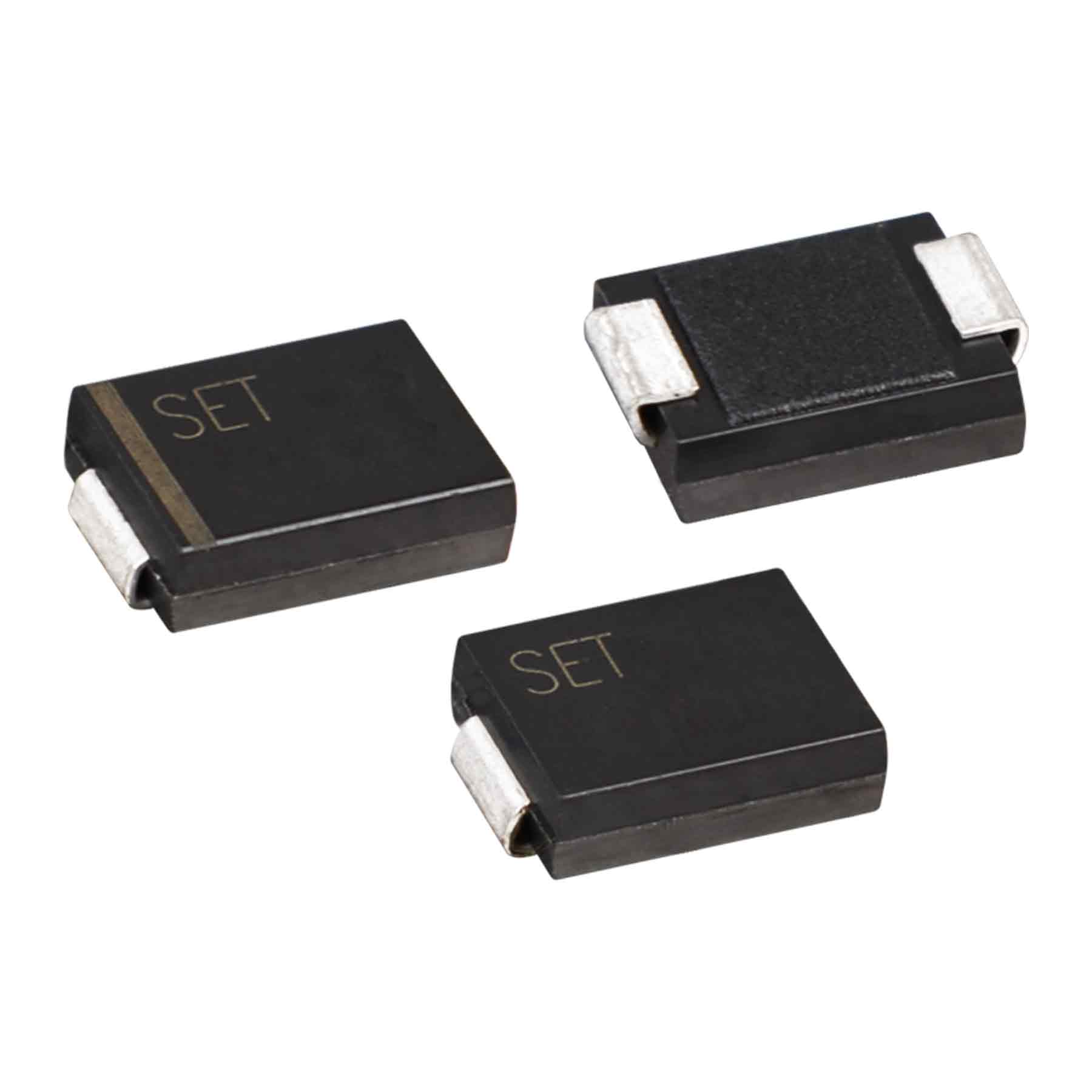

SMCJ 系列
赛尔特瞬态电压抑制二极管(TVS)_SMCJ系列_应用在1200 W微型逆变器
