最大连续工作电压 (Vac): 50 ~ 510 V
最大峰值电流 (Imax): 5 kA
上限类别温度 (UCT): 105 °C
企业微信
点击联系QQ客服
业务客服
企业微信
点击联系QQ客服
应用工程师
2024年-2026年版本：
采购此版本产品，以此份数据参考。如已经交易产品是2021年-2023年版本，但想切换到2024年-2026年版本，请咨询相关销售人员。
TFV 10S_CHN_SETsafe & SETfuse.pdf
2021年-2023年版本：
采购此版本产品，以此份数据参考。
TFV 10S_CHN_SETsafe & SETfuse.pdf
PDF文件包含：技术参数、认证信息、包装、结构图、术语、型号说明、安装、使用环境条件、注意事项等信息。
点击链接跳转到样品需求页面：
https://www.setsafe.cn/Support/Sample-Request.html
或 邮件：sales@SETfuse.com
或 联系本页面 “客服”相关人员 。
或 联系赛尔特销售人员。
厦门赛尔特电子股份有限公司
Xiamen SET Electronics Co., Ltd.

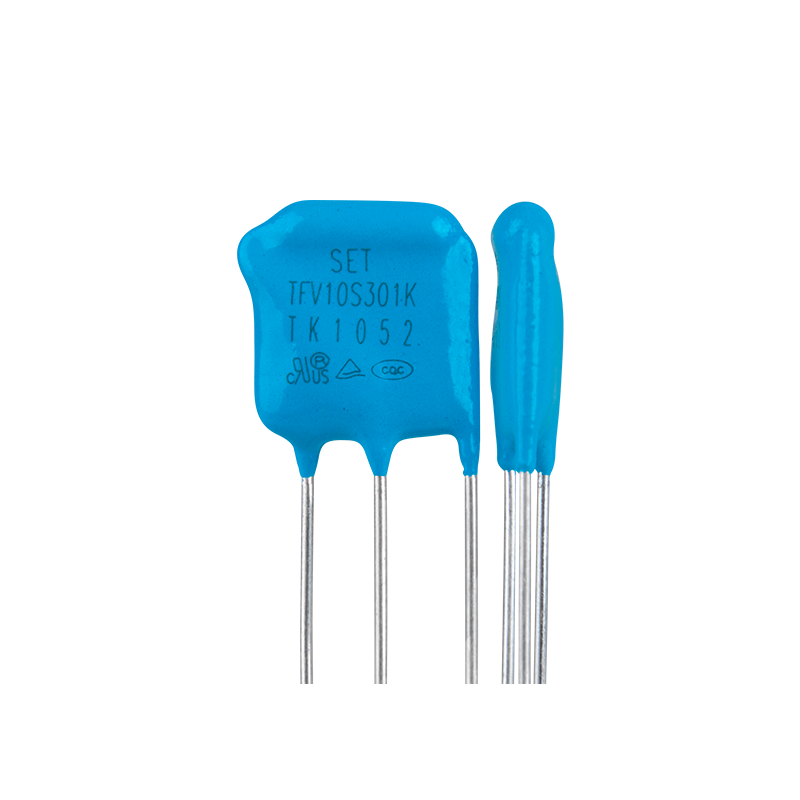

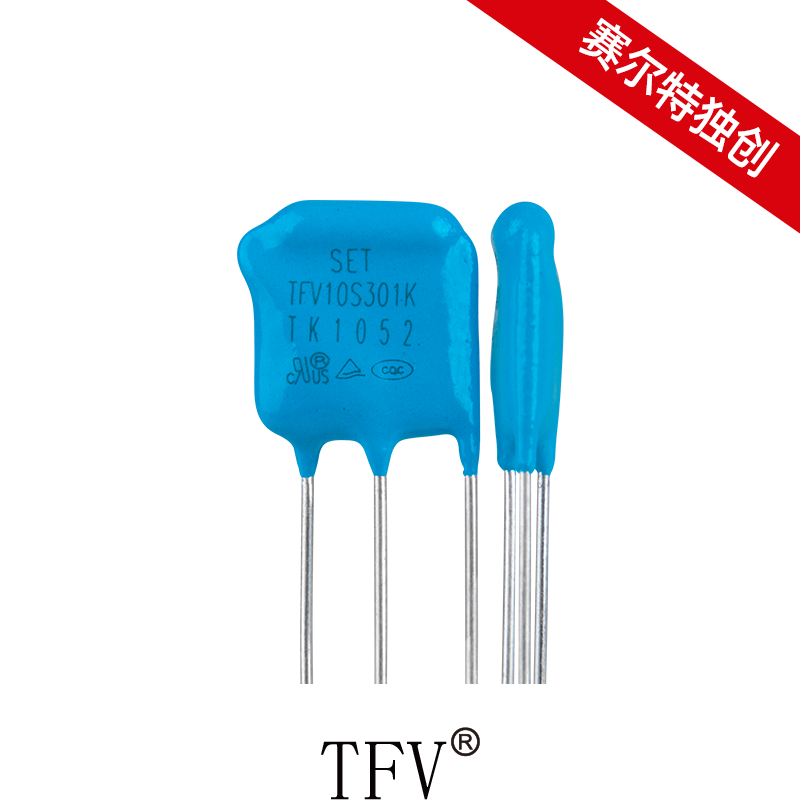

包封型热保护压敏电阻Thermal Fuse Varistor（TFV）是具有热保护功能的压敏电阻。该产品具有有压敏电阻（MOV）的所有特性，同时还带有热保护的功能。MOV存在因为长期工作自然劣化、或异常的浪涌导致的劣化两种情况的劣化。当浪涌来临时，劣化后的MOV漏电流持续增大，会导致MOV表面温度持续升高，并有着火可能，这时TFV中的温度保险丝（易熔合金）感温到这个异常温度而动作（熔断），将MOV从主回路中脱离从而保护整个电路，以及MOV本身不会持续发热，着火的现象。
包封型热保护压敏电阻Thermal Fuse Varistor（TFV）常用于电源，工业设备、通信设备等对可靠性和耐候性要求高的场所。
赛尔特(SETsafe | SETfuse)公司的包封型热保护压敏电阻Thermal Fuse Varistor（TFV）具有最大峰值电流：（3.5~10）kA；最大连续工作电压：（50~510）VAC；安规认证UL、cUL、TUV、CQC；符合RoHS、REACH要求。
● 专利产品
● 具有热保护功能的压敏电阻
● 热保护元件内置，更省空间
● 三引线版本可用于指示用途
● 低漏电流
● 工作温度范围：（-40-105）°C
● 满足RoHS & REACH要求
板载（PCB）
径向（Radial）
● 电源
● 家用电器
● 工业设备
● 防雷插座
● 通讯设备
全球化认证，全方位放心。
下面证书(PDF文件)只用于在网页浏览，证明该产品已获得认证。如需要完整版本证书，请联系：sales@SETfuse.com
UL （美国）：
标准：UL 1449 4th Edition
证书号：E322662
cUL （加拿大）：
标准：CSA C22.2 NO.269.5-17
证书号：E322662
TUV （德国）：
标准：EN IEC 61051-1：2018 / IEC 61051-2： 1991+A1 / IEC 61051-2-2：1991 / Annex G.8.1 of IEC 62368-1：2018
证书号：J 50554091
TUV_TFV_ TFV10S _SETsafe & SETfuse.pdf
CQC（中国）：
标准：GB/T 10193-1997 / GB/T 10194-1997 / GB 4943.1-2011/ GB 8898-2011
证书号：认证中
● 其它温度
● 引线长度
● 编带包装
● 绝缘引线
● 镀锡铜线或CP线
对于产品质量，我们的目标是行业领先！我们通过以下流程确保产品质量达到预期目标。
质量方针
设计
高可靠性的设计、严苛的验证与批量试产确保能量产的质量水平。
供应商选择与来料控制
合格的原材料、获得质量管理体系（ISO9001、IATF16949）认证的制造商。
来料质量检查 IQC（尺寸、功能、外观抽样检测、RoHS、REACH 测试或供应商检测报告确认）。
生产过程
生产过程在线检查和测试（功能100%测试）。
过程质量控制 IPQC（尺寸、功能、外观抽样检测）。
成品与可靠性
成品质量控制FQC（尺寸、功能、外观、RoHS、REACH抽样检测）。
可靠性测试（抽样测试）。
出货
出货质量控制 OQC（包装、标签、数量检验）。
客户特殊要求100%确认。
机构与体系
机构安规认证年度、季度监督审核。
质量管理体系（德国TUV认证，颁发证书并年度监督审核）。
