低压熔断器 (LV Fuses)
27个系列
低压熔断器 (LV Fuses)
本体材料: 玻璃
熔断特性: 慢速熔断
额定电流 (In): 0.5 ~ 20 A
额定电压 (Un): 250 VAC
本体尺寸: Ф5 × 20 mm
企业微信
点击联系QQ客服
业务客服
企业微信
点击联系QQ客服
应用工程师
2024年-2026年版本：
采购此版本产品，以此份数据参考。如已经交易产品是2021年-2023年版本，但想切换到2024年-2026年版本，请咨询相关销售人员。
Mini Fuses_CFL_SGT520_CHN_SETsafe & SETfuse.pdf
2021年-2023年版本：
采购此版本产品，以此份数据参考。
Mini Fuses_CFL_SGT520_CHN_SETsafe & SETfuse.pdf
PDF文件包含：技术参数、认证信息、包装、结构图、术语、型号说明、安装、使用环境条件、注意事项等信息。
点击链接跳转到样品需求页面：
https://www.setsafe.cn/Support/Sample-Request.html
或 邮件：sales@SETfuse.com
或 联系本页面 “客服”相关人员 。
或 联系赛尔特销售人员。
厦门赛尔特电子股份有限公司
Xiamen SET Electronic Co., Ltd

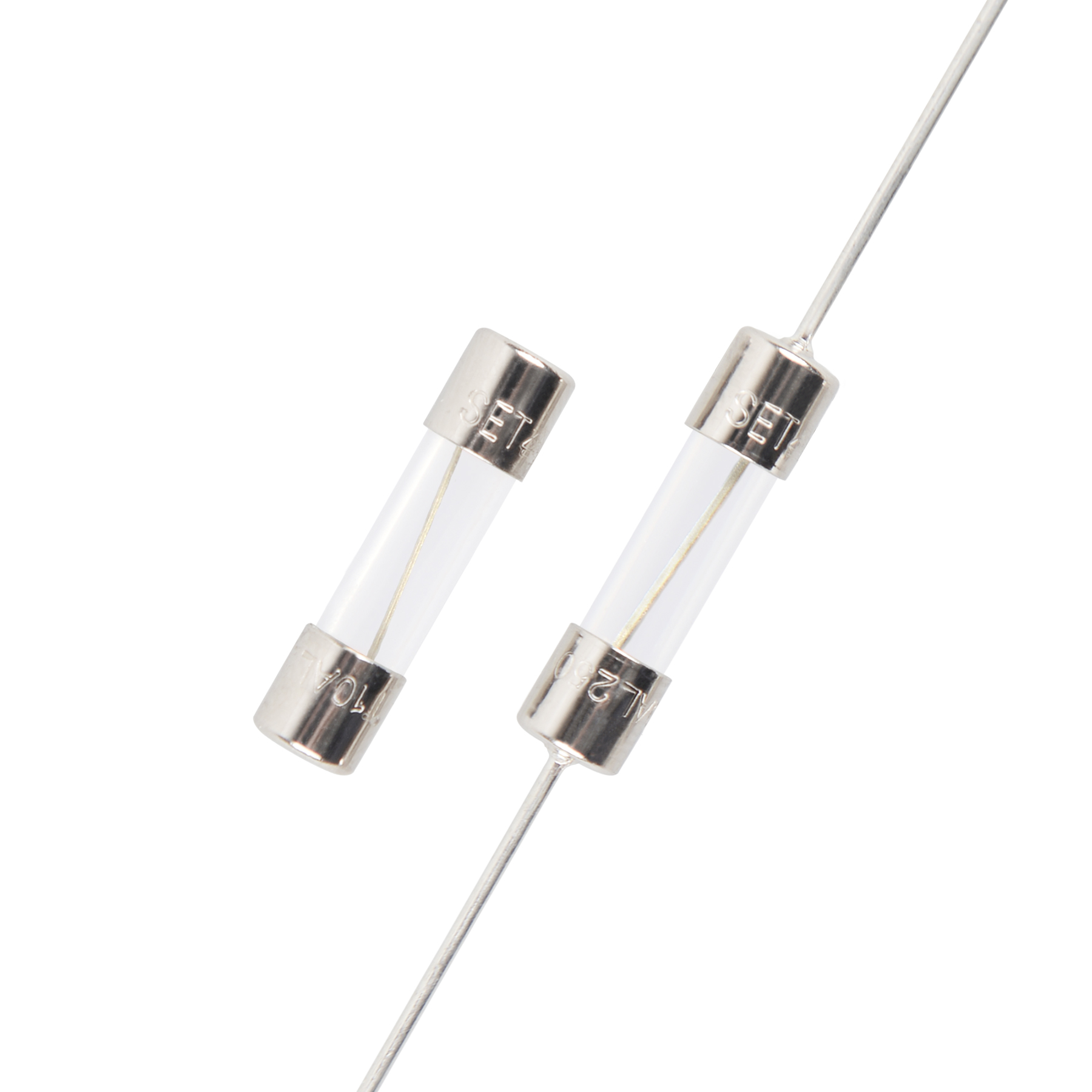

● 外形尺寸 (mm)：Φ5 × 20
● 慢速熔断
●低分断能力
● 玻璃管，镀镍黄铜帽结构
● 执行标准：IEC 60127-2 规格单3，GB/T 9364.2 规格单3，UL 248-14
● 无铅Lead-free(Pb-free)且符合RoHS & REACH 要求
保险丝座（Fuse Holder）、保险丝管夹（Fuse Clip）、PCB板安装式（PCB Mount）、焊接（Soldering）
管夹（Clip）、轴向（Axial）
● 电源
● 家电
● 防雷器
● 通用照明
● 智能家居
● 办公设备
● 电动工具
● 医疗设备
全球化认证，全方位放心。
下面证书(PDF文件)只用于在网页浏览，证明该产品已获得认证。如需要完整版本证书，请联系：sales@SETfuse.com
UL（美国）:
标准: UL 248
证书号: E345932
UL_SGT520_SETsafe & SETfuse.pdf
cUL（加拿大）:
标准: UL 248
证书号: E345932
cUL_SGT520_SETsafe & SETfuse.pdf
VDE（德国）:
标准: IEC 60127
证书号: 40033355
VDE_SGT520_SETsafe & SETfuse.pdf
CCC（中国）:
标准: GB/T 9364
证书号: 2020980207000068 / 2020980207000072
CCC_SGT520_SETsafe & SETfuse.pdf
KC（韩国）：
标准: K60127
证书号: SU05023-11004 / SU05023-11005 / SU05023-11006
● 尾线长度
● 尾线成型
● 绝缘套管
● 其它规格
● 端帽镀层
对于产品质量，我们的目标是行业领先！我们通过以下流程确保产品质量达到预期目标。
质量方针
设计
高可靠性的设计、严苛的验证与批量试产确保能量产的质量水平。
供应商选择与来料控制
合格的原材料、获得质量管理体系（ISO9001、IATF16949）认证的制造商。
来料质量检查 IQC（尺寸、功能、外观抽样检测、RoHS、REACH 测试或供应商检测报告确认）。
生产过程
生产过程在线检查和测试（功能100%测试）。
过程质量控制 IPQC（尺寸、功能、外观抽样检测）。
成品与可靠性
成品质量控制FQC（尺寸、功能、外观、RoHS、REACH抽样检测）。
可靠性测试（抽样测试）。
出货
出货质量控制 OQC（包装、标签、数量检验）。
客户特殊要求100%确认。
机构与体系
机构安规认证年度、季度监督审核。
质量管理体系（德国TUV认证，颁发证书并年度监督审核）。
赛尔特 (SETsafe | SETfuse)
SET
小型熔断器(Mini Fuses)是一种小型的过电流保护装置。它串联在电路中，一般要求电阻小（功耗小），当电路正常工作时，它相当于一根导线，能够长时间稳定地导通电路；当电路不稳定或外部干扰而发生电流波动时，它也应能承受一定范围的过载；只有当电路中出现明显的过载或短路时，小型熔断器(Mini Fuses)才会动作，通过切断电流来保护电路。
赛尔特公司(SETsafe | SETfuse)的小型熔断器(Mini Fuses)广泛应用于各种电子电器设备的过电流保护，其具有多种安装方式、结构紧凑、性能可靠稳定等特点。赛尔特公司可提供的小型熔断器(Mini Fuses)的技术参数：额定电流（0.1 ~ 40）A，额定电压（125 ~ 600）VAC、（24 ~ 600）VDC，安规认证包括cURus、VDE、PSE、CCC、CQC、KC、TUV，同时满足RoHS、REACH要求。
SGT520 系列
