概述

防雷插座是一种集成浪涌保护功能的家用或工业电源插座，主要用于限制雷击、电网开关操作或瞬态过电压引起的浪涌电流对电器设备的损害，通过内部元器件如压敏电阻将多余能量分流至地线或吸收，确保输出电压不超过安全阈值。其定义通常指额定电压为220V/50Hz或类似单相交流系统的Type 3 SPD（浪涌保护装置），响应时间在纳秒级，能量吸收容量以焦耳（J）计。国际标准中，IEC 61643-11:2025定义了低压SPD的性能要求和测试方法，包括分类、残压和放电电流测试；中国标准GB/T 18802.11-2020（等效IEC 61643-11）对低压SPD进行了定义，涵盖性能、试验和标记要求，同时GB 2099.7-2024（实施于2025-08-01）对家用延长线插座的安全技术规范进行了更新，强调防浪涌功能。

防雷插座分类

民用防雷插座：

设计紧凑、便携，适用于家庭和办公室，能量吸收容量一般为500-2000 J，针对低至中等浪涌，强调易插拔和多孔设计。

工业防雷插座：

则更坚固耐用，适用于工厂、数据中心等高风险环境，能量容量可达数千至上万J，支持更高放电电流（如>20kA），具备IP防护等级、抗振动和远程监控功能，以应对频繁的高能量浪涌和恶劣条件。

全球防雷插座主要基于IEC标准分为

Type 3

终端级，低能量细保护，1.2/50 μs波形，4 ~ 10 kV。

外形与尺寸

外形多样，包括壁挂式、插头式、电源条式、机架安装式和便携式。

尺寸因类型而异，民用插座通常为85 ~ 120 mm宽、50 ~ 80 mm高、30 ~ 50 mm深。工业型可达200 mm以上。

插孔根据国家标准，如欧洲双圆孔、美国NEMA 5-15扁平双孔加接地、中国GB新国标三孔组合（支持A/C型插头），常见配置4-8个通用孔，支持USB端口。

全球主要国家对防雷插座分类有差异，但多基于IEC Type 1-3框架。

中国

中国防雷插座执行的新国标主要是GB/T 18802.11-2020（低压SPD性能要求），等效IEC 61643-11，分类Type 1-3，重要要求包括最大连续工作电压Uc≤440 V、标称放电电流In≥20 kA（8/20 μs波形）、电压保护水平Up≤1.5 kV、热稳定性测试和故障安全机制；此外，GB 2099.7-2024（2025-08-01实施）对家用插座新增防浪涌规范，要求防水、抗振动和功率限制（室内≤2500W），GB 50057-2010指导建筑物防雷设计，确保多级防护。

美国

分类为服务入口（Type 1/2）和点保护（Type 3），执行UL 1449第5版（修订至2025-10-21），强调焦耳额定值和VPR测试。

欧洲

统一采用EN IEC 61643-11:2025，分类同IEC。

德国

VDE 0100-443和法国NF C 15-100侧重热稳定。

英国

基于BS 7671:2018+A2:2022，分类Type 1-3，强制安装SPD。

澳大利亚

AS/NZS 1768。

日本

JIS C 4611整合IEC，但日本强调耐震要求。

认证要求

防雷插座的认证要求因地区而异。全球通用IEC/CB方案互认和CE标记（符合EN 61643-11:2025）；

美国需UL 1449第5版认证（修订2025），包括耐久测试、VPR评级和短路安全。

欧洲要求TÜV或KEMA验证Imax/In参数，并符合RoHS、REACH无有害物质。

中国强制CCC认证（CQC执行），依据GB/T 18802.11和GB 4943.1，涵盖EMC、安全和工厂检查，有效期5年需复审。

其他如VDE（德国）或ETL（北美）为可选，提升市场认可。

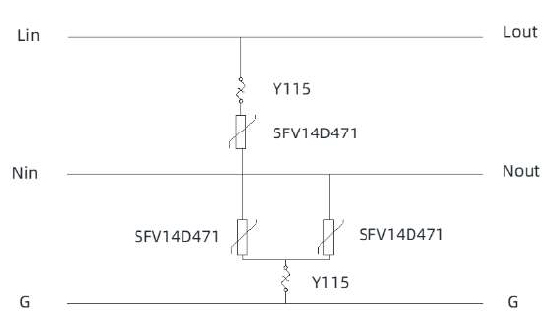

中国防雷插座防护方案

主要基于GB 50057-2010建筑物防雷设计规范，采用多级保护策略：入口处安装Type 1 SPD（主配电柜，10/350μs波，>50kA，>50kA 不是“默认值”或“强制值”，而是 LPL I 级（最高防护等级） 的推荐值，Iimp 按防护等级选型：I级 ≥12.5kA/相（总25kA）），配电箱Type 2（8/20μs，20kA），终端插座Type 3（1.2/50μs，5kA）；结合等电位连接和屏蔽，针对高雷区强调L-N/L-G/N-G三路保护，能量分流至地网；光伏系统强制全链路SPD，方案强调风险评估和年度维护。

英国防雷插座防护方案

遵循BS 7671:2018+A2:2022（18th Edition），SPD为强制要求（除非业主拒绝），分类Type 1-3：Type 1用于主进线（>25kA，10/350μs），Type 2配电板（>20kA，8/20μs），Type 3终端插座（<10kA）；方案包括风险评估（雷击密度>0.1次/年强制），多级协调保护，结合RCD（残流装置）和等电位键合，适用于住宅/商业，强调故障指示和热断开。

美国防雷插座防护方案

基于NEC Article 230.67/285和UL 1449第5版，要求住宅服务入口安装Type 1/2 SPD（>10kA，8/20μs），终端Type 3插座（joules≥1000）；方案采用分层保护：面板级粗保护（whole-house SPD），插座级细保护（point-of-use），结合接地电极系统和EMI滤波；针对高风险区如佛罗里达，强调年度检查和保险联动。

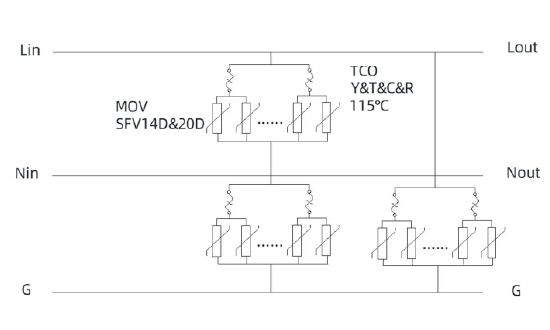

美国最大焦耳值防雷插座防护方案针对高能量需求（如数据中心或雷击多发区），焦耳值≥3000-5000以上，结合Type 2/3 SPD；方案包括全屋入口SPD（>50kA，焦耳值>10000）与多插座条（每个≥2000J），使用压敏电阻(MOV)阵列吸收能量，集成远程监控和自动断开；符合UL 1449测试，确保多次浪涌后残压<330V，适用于敏感设备如服务器，强调与UPS结合。

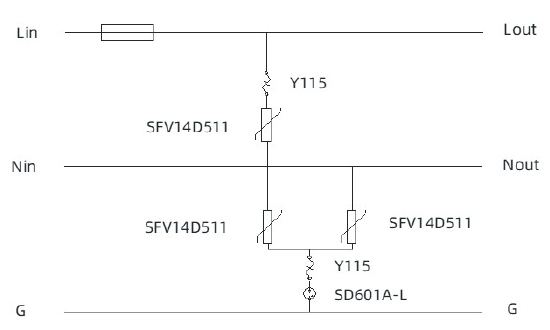

防雷插座常用防雷元器件包括金属氧化物压敏电阻（MOV）、气体放电管（GDT）、瞬态电压抑制二极管（TVS），常组合使用如MOV+GDT串联。对元件的常见要求有：

压敏电阻（MOV）

压敏电压（匹配系统电压，如220V为385V）、最大连续工作电压MCOV≥250V、浪涌电流容量（≥10kA，8/20μs波）、能量吸收（≥1000J）、直径/厚度（决定功率，如20mm盘为标准）、响应时间(<25ns)和寿命（耐多次浪涌）；标准要求符合IEC 61643-11:2025（Up≤1.2kV）和UL 1449第5版（热稳定性、短路故障安全），需脉冲额定曲线验证，避免过小尺寸导致过热失效。

气体放电管（GDT）：

选型防雷插座的气体放电管（GDT）需考虑直流击穿电压（>系统峰值，如600V）、脉冲放电电流（5-20kA，8/20μs）、绝缘电阻(>1GΩ)、响应时间(<1μs)、直径（5-10mm）和跟随电流耐受（需串联熔断器）；标准要求符合IEC 61643-11:2025（低残压<500V）和UL 1449（环境耐受-40°C至125°C），强调低电容(<1pF)以防信号失真，适用于高能量粗保护。

瞬态电压抑制二极管(TVS)：

需钳位电压<50V、峰值功率>1500W;火花隙间隙0.1-1mm、耐压<1000V，所有元器件需ROHS合规和-40°C至85°C环境测试。

其他专业知识

包括防雷插座的协调保护原则：上游SPD（Type 1/2）放电能力是下游（Type 3）的2-3倍，确保能量逐步衰减；寿命评估基于累积浪涌能量，MOV典型5-10年需替换；混合元器件（如MOV+TVS）提升宽频响应等。

赛尔特(SETsafe | SETfuse)解决方案、产品

保护类型：过电压保护

产品名称：

压敏电阻 (MOV) - 标准型

系列：

圆形、插件型：SFV14D  进一步了解

圆形、插件型：SFV20D  进一步了解

保护类型：过电压保护

产品名称：

气体放电管 (GDT) - 标准型

系列：

插件型：SD(-L)  进一步了解

插件型：SF  进一步了解

插件型：SE  进一步了解

保护类型：过电压保护

产品名称：

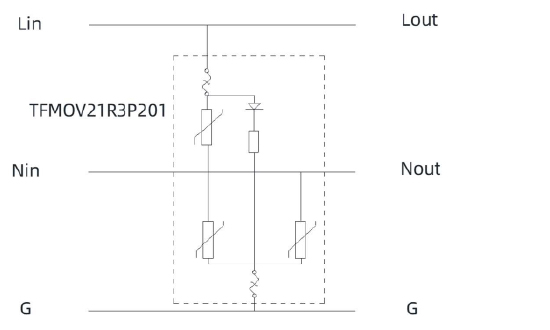

热保护型压敏电阻（TFV & TFMOV）

系列：

方形、插件型：TFV10S  进一步了解

方形、插件型：TFV15S  进一步了解

方形、插件型：TFMOV21R2P  进一步了解

方形、插件型：TFMOV21R3P  进一步了解

方形、插件型：TFMOV15S  进一步了解

保护类型：过温度保护

产品名称：

温度保险丝 (ATCO) - 合金型

系列：

径向、引线型：Y  进一步了解

径向、引线型：T  进一步了解

轴向、引线型：C  进一步了解

轴向、引线型：R  进一步了解

径向、引线型：SKL  进一步了解

径向、引线型：SE  进一步了解

保护类型：过电流保护

产品名称：

小型熔断器(Miniature Fuses)

系列：

径向、引线型：SPT478  进一步了解

径向、引线型：SPF478  进一步了解

SMD 型： SCF6125  进一步了解

SMD 型：SCT1032  进一步了解
