温度保险丝(ATCO) - 合金型
  • 温度保险丝(ATCO) - 合金型
  • X 系列×

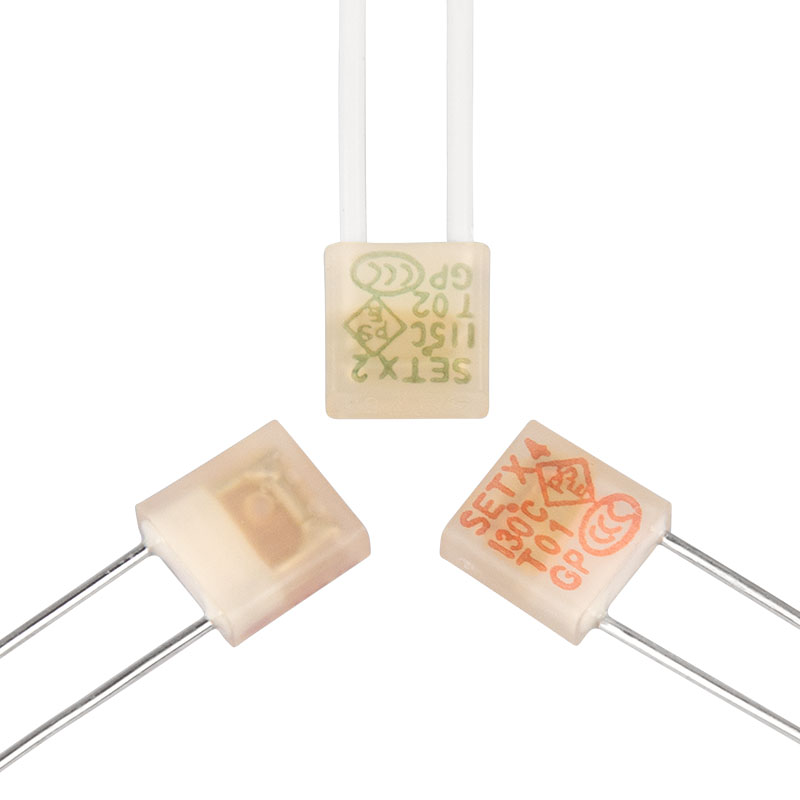

X 系列

额定动作温度 (Tf): 76 ~ 221 ℃

额定电流 (Ir): 3 A / 250 VAC, 4 A / 60 VDC

额定电压 (Ur): 250 VAC, 60 VDC


客服

感谢你咨询赛尔特有关电路保护元器件信息。我们相信能给出您满意答案。 请选择以下功能与联系方式,即刻与我们对话。


  • 企业微信

  • 点击联系QQ客服

  • 业务客服


  • 企业微信

  • 点击联系QQ客服

  • 应用工程师

产品目录

2024年-2026年版本:

采购此版本产品,以此份数据参考。如已经交易产品是2021年-2023年版本,但想切换到2024年-2026年版本,请咨询相关销售人员。

ATCO X(Radial)_CHN_SETsafe & SETfuse.pdf


2021年-2023年版本:

采购此版本产品,以此份数据参考。

ATCO X(Radial)_CHN_SETsafe & SETfuse.pdf


PDF文件包含:技术参数、认证信息、包装、结构图、术语、型号说明、安装、使用环境条件、注意事项等信息。

样品需求

点击链接跳转到样品需求页面:

https://www.setsafe.cn/Support/Sample-Request.html

邮件:sales@SETfuse.com

联系本页面 “客服”相关人员 。

联系赛尔特销售人员。

制造商

厦门赛尔特电子股份有限公司

Xiamen SET Electronics Co., Ltd.

特性

● 透明塑料外壳

● 一次性动作而不可复位

● 动作温度精度高

● 符合 RoHS & REACH 要求

安装形式

通孔(Through Hole)

端接类型

径向(Radial)

应用

● 照明

● 开关电源

● 家用电器

● 变压器

● 马达

● 电池

原理与应用 应用行业

标准 & 认证

全球化认证,全方位放心。

下面证书(PDF文件)只用于在网页浏览,证明该产品已获得认证。如需要完整版本证书,请联系:sales@SETfuse.com

UL (美国)

标准: UL 60691

证书号.: E214712

UL_ATCO_X0&X18&X1&X2&X3&X4&X8&X5&X9&X6&X7&X32&X31_SETsafe & SETfuse.pdf



cUL (加拿大)

标准: CAN-CSA-E60691

证书号.: E214712

cUL_ATCO_X0&X18&X1&X2&X3&X4&X8&X5&X9&X6&X7&X32&X31_SETsafe & SETfuse.pdf



TUV (德国)

标准: EN 60691

证书号.: R50161779

TUV_ATCO_X0&X17&X32&X31_SETsafe & SETfuse.pdf



VDE (德国)

标准: EN 60691

证书号.: 40017055

VDE_ATCO_X0&X18&X1&X2&X3&X4&X8&X5&X9&X6&X7_SETsafe & SETfuse.pdf


PSE (日本)

标准: J60691

证书号.: PSE16021063 / PSE16021064 / PSE16021065 / PSE16021066 / PSE16021067 / JET2121-32001-2021 / JET2121-32001-2022 / JET2121-32001-2023 / JET2121-32001-2024 / JET2121-32001-2025 / JET2121-32001-2026 / JET2121-32001-2027 / JET2121-32001-2028

PSE_ATCO_X0&X18&X1&X2&X3&X4&X8&X5&X9&X6&X7&X16_SETsafe & SETfuse.pdf

PSE_ATCO_≤80℃_Ir≤5A_X_SETsafe & SETfuse.pdf

PSE_ATCO_>80℃~≤100℃_Ir≤5A_X_SETsafe & SETfuse.pdf

PSE_ATCO_>100℃~≤120℃_Ir≤5A_X_SETsafe & SETfuse.pdf

PSE_ATCO_>120℃~≤140℃_Ir≤5A_X_SETsafe & SETfuse.pdf

PSE_ATCO_>140℃~160℃_Ir≤5A_X_SETsafe & SETfuse.pdf

PSE_ATCO_>180℃~≤200℃_Ir≤5A_X_SETsafe & SETfuse.pdf

PSE_ATCO_>200℃~≤220℃_Ir≤5A_X_SETsafe & SETfuse.pdf

PSE_ATCO_>220℃~≤240℃_Ir≤5A_X_SETsafe & SETfuse.pdf



KC (韩国)

标准: K60691

证书号.: SU05023-6001A / SU05023-6003A / SU05023-6003B

KC_ATCO_X0&X18&X1&X2&X3&X4&X8&X5&X9&X6&X7&X32&X31_SETsafe & SETfuse.pdf



CCC (中国)

标准: GB/T 9816

证书号.:2020980205000195

CCC_ATCO_X0&X18&X1&X2&X3&X4&X8&X5&X9&X6&X7&X16&X32&X31_SETsafe & SETfuse.pdf

定制

● 其它温度

● 引线长度

● 编带包装

● 绝缘引线

● 镀锡铜线或CP线

品质保证

盾牌 小(中文).png

对于产品质量,我们的目标是行业领先!我们通过以下流程确保产品质量达到预期目标。



质量方针



设计

高可靠性的设计、严苛的验证与批量试产确保能量产的质量水平。



供应商选择与来料控制

合格的原材料、获得质量管理体系(ISO9001、IATF16949)认证的制造商。



来料质量检查 IQC(尺寸、功能、外观抽样检测、RoHS、REACH 测试或供应商检测报告确认)。



生产过程

生产过程在线检查和测试(功能100%测试)。



过程质量控制 IPQC(尺寸、功能、外观抽样检测)。



成品与可靠性

成品质量控制FQC(尺寸、功能、外观、RoHS、REACH抽样检测)。

可靠性测试(抽样测试)。



出货

出货质量控制 OQC(包装、标签、数量检验)。

客户特殊要求100%确认。



机构与体系

机构安规认证年度、季度监督审核。

质量管理体系(德国TUV认证,颁发证书并年度监督审核)。


质量管理体系证书下载链接(IATF 16949、ISO 9001)

品牌

赛尔特 (SETsafe | SETfuse)



概述

合金型温度保险丝(ATCO)是一次性动作而不可复位的装置。它广泛应用于电气设备的过温保护。其主要由低熔点的易熔合金、助熔断剂、外壳、封口树脂和引线组成。在正常工作情况下,易熔合金与两根引线保持连接,当合金型温度保险丝(ATCO)感受到异常发热并达到预定的熔断温度时,易熔合金熔化,并在助熔断剂的作用下快速收缩至引线两端,从而断开电路。


系列

整机应用案例

赛尔特温度保险丝-合金型X7应用在DC电源适配器24 W

ATCO_X系列Y系列_应用在24W DC电源适配器.pdf
