直流温度保险丝-合金型（DC-ATCO）是一次性动作而不可复位的装置。它广泛应用于电气设备及电动汽车的过温保护。其主要由低熔点的热元件、助熔断剂、外壳、封口树脂和引线组成。在正常工作情况下，热元件与两根引线保持连接，当直流温度保险丝-合金型（DC-ATCO）感受到异常发热并达到预定的熔断温度时，热元件熔化，并在助熔断剂的作用下快速收缩至引线两端，从而断开电路。

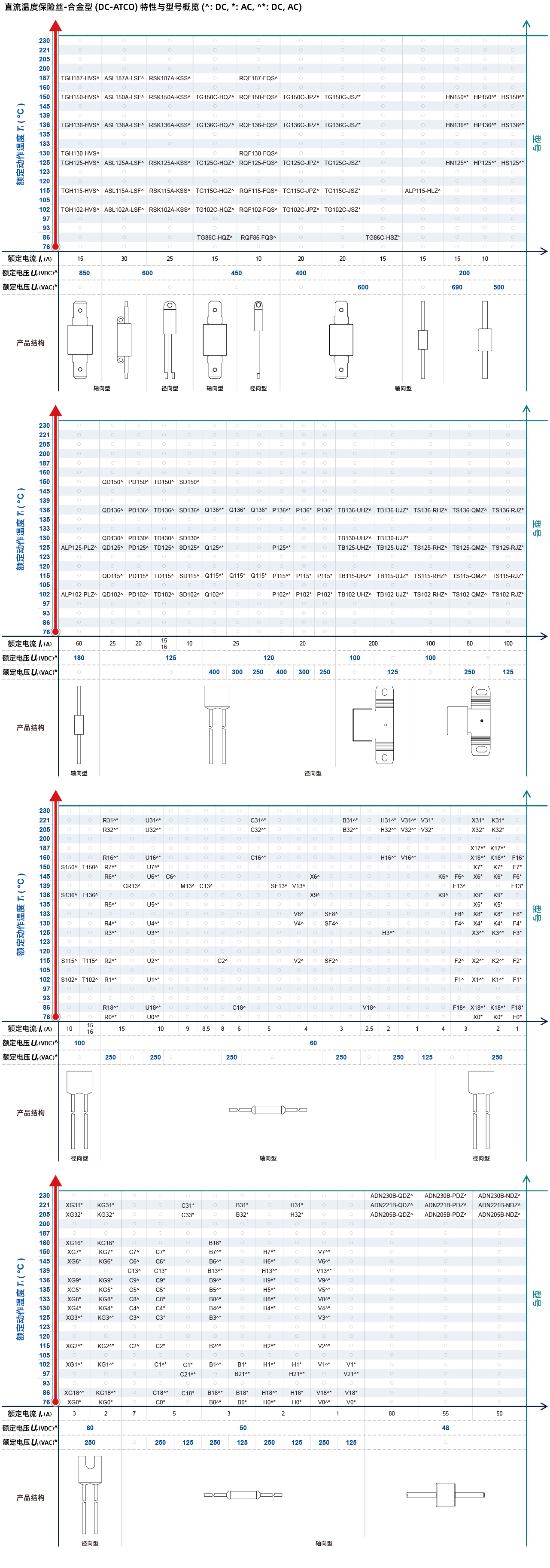

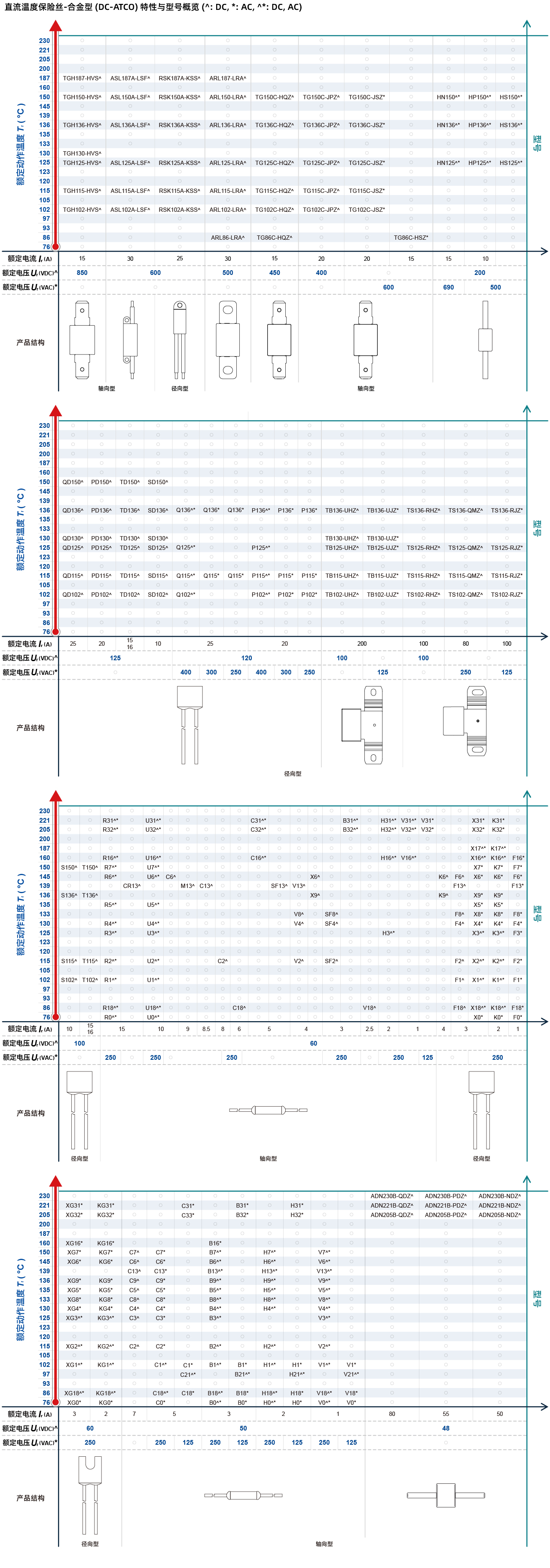

赛尔特公司 (SETsafe | SETfuse) 的直流温度保险丝-合金型（DC-ATCO）分为轴向型和径向型两种结构，额定动作温度：（76 ~ 230) °C、额定电流：(10 ~ 200) A，额定电压：（60~850）VDC，安规认证包括：CCC、CB，符合RoHS、REACH要求。

TCO

热熔断体 Thermal-Link

热熔断体也称为热断路器或温度保险丝，在本文中这些不同名词都代表同样的产品，为一次性动作而不可复位的元件。

ATCO

合金型热熔断体 Alloy Thermal-Link

合金类型温度保险丝，合金是热敏元件。

DC-ATCO

直流合金型热熔断体 DC-Alloy Thermal-Link

直流合金型温度保险丝，由易熔合金作为感温部件的热熔断体。

T_f

额定动作温度 Rated Functioning Temp.

通10 mA以下的负载电流时，加热使温度保险丝断开的温度。

容差: Tf 0/-10 °C (GB 9816, EN 60691, K60691).

容差: Tf ± 7 °C (J60691).

Fusing Temp.

实测熔断温度 Fusing Temp.

置于油池中，通10 mA以下的负载电流，每分钟升温0.5 °C ~ 1 °C，测断开温度。

T_h

保持温度 Holding Temp.

持续通额定电流168小时不断开的最高温度。

T_m

极限温度 Maximum Temp. Limit

在规定的时间内不破坏机械和电气特性所能承受的最高温度。

 I_min

最小断开电流 Minimum Breaking Current

温度保险丝工作时实际允许用于电路，并安全断开的最小电流。

I_r

额定电流 Rated Current

温度保险丝分类用，允许用于电路并安全断开的最大电流。

U_r

额定电压 Rated Voltage

温度保险丝分类用，允许用于电路并安全断开的最高电压。

螺栓（Stud）、焊接 （Soldering）

径向（Radial）/ 轴向（Axial）

● 电池冷却系统

● 预先充电电阻

● 汽车空调

● 加热器

● 电动汽车电池模组

● 电源

● 自动电子

● 大功率固态继电器

赛尔特质量方针

提供业界领先的产品

设计

高可靠性的设计、严苛的验证与批量试产确保能量产的质量水平。

原材料供应商

选择关键原材料：必须来自具有质量管理体系（ISO9001、IATF16949）认证的制造商；

年度或季度审核供应商。

来料质量检查（IQC）

AQL(MIL-STD-105E，GB/T2828.1-2012)，尺寸、功能、外观检验、RoHS、REACH 测试或供应商检测报告确认。

文件

根据材料技术指标、设计数据、质量要求，为每种原材料制定相应的《进料检验规范》，文件编号（01-QA-06-xxx）。

测试设备和工具

投影仪、工具显微镜、盐雾试验机、万能材料试验机、光谱分析仪等。

生产、工艺

在线检验和测试

文件

产品制造工艺流程图；

失效模式及后果分析 (FMEA)；

品质控制计划 (QCFC)；

标准检验程序 (SIP)；

作业指导（WI）等。

在线测试和检验

电阻测试系统（100%自动测试）；

100%外观检验和电子显微镜检验等。

过程质量控制（IPQC）巡检

外观检验、尺寸、功能抽检等。

成品质量控制（FQC）抽检

AQL(MIL-STD-105E，GB/T2828.1-2012)，包装、标签、数量检验；

客户特殊要求100%确认。

可靠性测试

试验规范 (01-TE-01-xxx)；

包括外观要求、电气性能、机械性能、焊接性能、环境测试和寿命测试等23项，例如：

额定动作温度测试；

分断能力测试；

绝缘电阻测试；

高低温测试；

标准老化等。

出货质量控制（OQC）

AQL(MIL-STD-105E，GB/T2828.1-2012)，包装、标签、数量检验；

客户特殊要求100%确认。

机构

机构认证年度、季度审核。

管理系统

ISO9001、IATF16949（德国TUV批准并颁发证书，年度监督审核）；

ISO14001、ISO45001等（年度监督审核）。

点击查看证书

环境

符合 RoHS、REACH要求。

 使用方法

1. 大气压：（80 to 106 ）kPa，海拔高度：（-500 to 2000）m。

2. 工作电压不超过温度保险丝的额定电压；工作电流不超过额定电流。

3. 通电情况下请勿用人体直接触碰本体或引脚，防止烫伤或触电。

更换

温度保险丝是不可修复的产品。基于安全原因，替换时应使用同类别、同型号的温度保险丝并且严格按照同样的方法正确安装。

存贮

温度保险丝的贮存应避免高温、高湿、日光直射和腐蚀性气体的场合，储存温度为 25 ± 5 °C，相对湿度 ≤ 70%，避免阳光直射，产品购入后请于1年内使用完毕。

安装

安装位置的温度确定

1. 建议采用内置热电偶式的仿真温度保险丝来确定适合的温度要求。

2. 需对终端产品进行测试，以确保潜在的异常状况不会导致温度保险丝超过其极限温度。

3. 将温度保险丝安装在可使其温度平稳上升的部位。

安装位置的机械性能要求

1. 确保引线足够长，且其安装方法不会造成强行按压、拉伸及扭转引线之现象。

2. 保险丝的封口及主体不能受损、燃烧或过热。

机械连接

铆接

适用于 DC-ATCO 的绞合导体直径 (d) ≥1.2 mm。

1. 选用电阻率小的铆接材料和被铆接材料。

2. 采用柔韧的、易弯曲的引线来与温度保险丝铆接。

3. 应确保铆接后的接触电阻为最小值，过大的接触电阻会产生较高的温升，造成温度保险丝提前熔断。

焊接

手工焊接

1. 焊接必须在表 T-1 所列的条件下进行。

2. 由于温度保险丝中与引线连接的感温体是低熔点的合金，因此不正确的焊接操作（例如：温度过高、焊接时间过长、引线过短等）可能导致感温体被引线传递的过高热量所影响，从而使得温度保险丝提前断开。

3. 若需要在比表 T-1 规定更为严苛环境下进行焊接时，应在焊接点和温度保险丝主体间的引线上使用散热装置。

4. 焊接时应小心，以避免温度保险丝主体和引线遭受到推 / 拉力以及扭力。

5. 焊接后应让其自然冷却 20 秒以上，在冷却期间，勿移动温度保险丝本体和引线。

表 -1 手工焊接时间
